La technique d’assemblage par piquage consiste à réaliser une découpe en « gueule-de-loup » au laser dans un tube rond afin d’en accueillir un autre par jonction. Une gueule-de-loup est une découpe en forme de demi-cercle ou d’ovale en fonction de la forme de l’ouverture souhaitée.
La technique d’assemblage par piquage est idéale pour une utilisation avec passage de fluides (liquide, gaz…), elle est très utilisée notamment dans la fabrication de structures métalliques, de tuyauteries et de conduits.
Laseris maîtrise parfaitement toutes les différentes techniques de conception d’intersections de tubes ronds

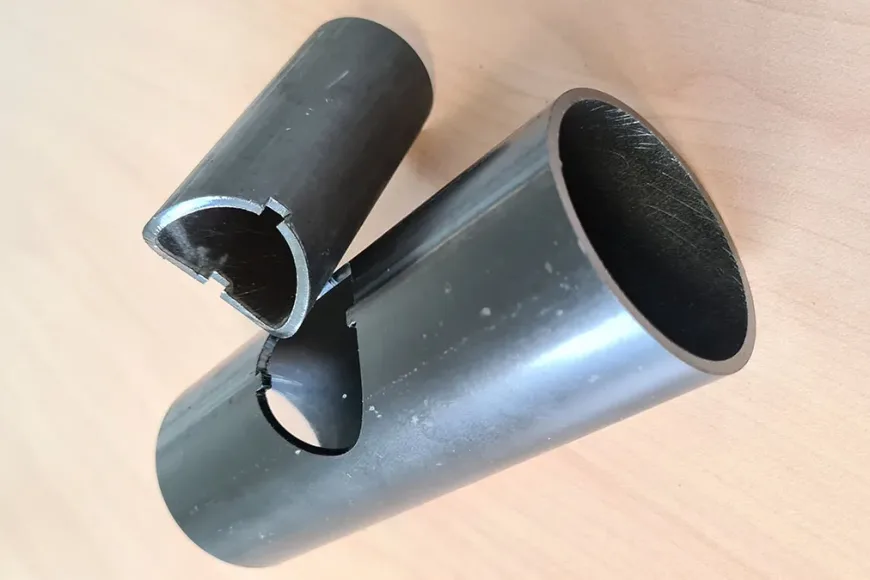

Piquage par pénétration
la découpe sur le premier tube lui permet de déboucher à l’intérieur de l’autre, a minima de son épaisseur, avec une jonction par tenon et mortaise.
Piquage par recouvrement
la découpe sur le premier tube permet de venir fermer en applique l’ouverture découpée dans le second en l’enveloppant par l’extérieur.

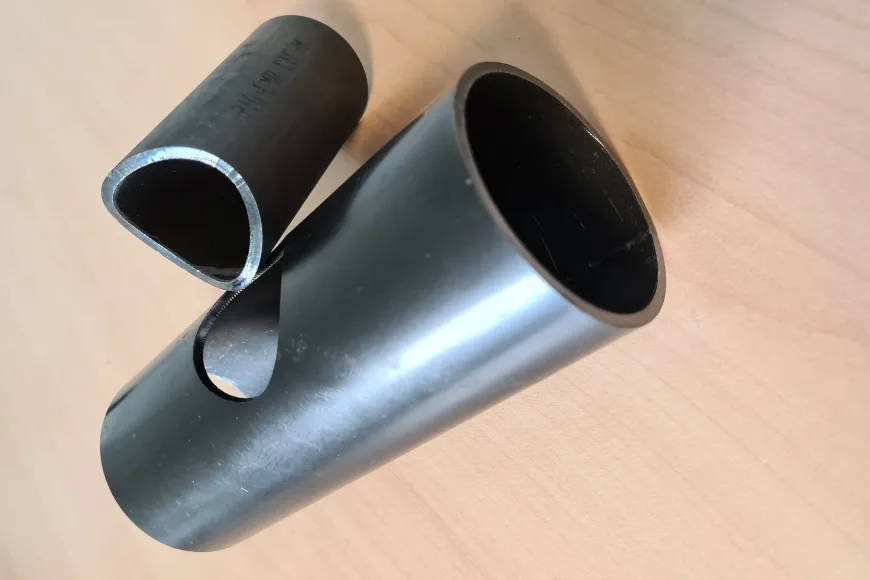

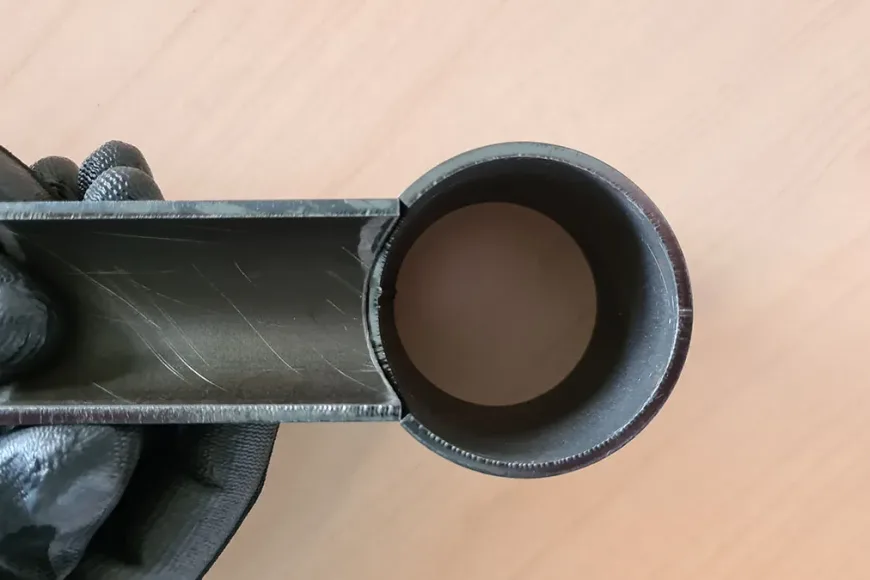

Piquage par emboitement
les découpes sur chaque tube sont réalisées de manière à créer une jonction parfaite dans leur épaisseur. Il n’y a donc ni recouvrement d’un tube par l’autre, ni pénétration d’un tube dans l’autre.
